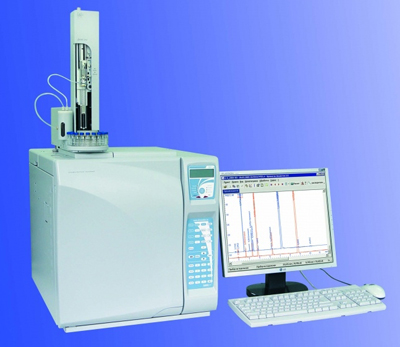

kristall 5000Хроматограф «Кристалл 5000» Внесён в Государственный реестр средств измерений РФ под № 18482-09

Назначение

  • Для медицинских исследований,
  • производственных, контролирующих и научно исследовательских лабораторий и центров.

Особенности

  • Электронное регулирование расхода и давления газов.
  • Объемный термостат, достаточный для размещения любых колонок.
  • Свободный доступ к устройствам при техническом обслуживании.
  • Простота в ежедневной работе и широкие возможности модернизации.

С 2009 года газовые хроматографы серии «Кристалл 5000» выпускаются в унифицированном исполнении

kristall 5000 1

«Кристалл 5000 исп.1»

 kristall 5000 2

«Кристалл 5000 исп.2»

Газовый хроматограф «Кристалл 5000 исп.1»

Характеризуется наличием встроенной клавиатуры с четырехстрочным дисплеем, обеспечивающим контроль всех параметров хроматографа. Наличие встроенной полнофункциональной клавиатуры позволяет осуществлять управление аппаратно-программным комплексом без персонального компьютера.

Газовый хроматограф «Кристалл 5000 исп.2»

Характеризуется отсутствием встроенной клавитауры, что позволяет управлять прибором только с персонального компьютера. Отсутствие встроенной клавиатуры позволяет значительно снизить стоимость прибора. При необходимости возможно подключение дополнительной клавиатуры, являющейся полным аналогом встроенной клавиатуры газового хроматографа «Хроматэк Кристалл 5000 исп.1»

Описание

Конструктивно хроматограф выполнен в моноблочном варианте.
Техническое решение хроматографа — аналитический модуль с возможностью замены детекторов, испарителями и автоматическими кранами переключателями.
Встроенный контроллер с полнофункциональной клавиатурой и четырехстрочным дисплеем.
Возможна установка до трех испарителей и четырех детекторов.
Большой объем термостата позволяет размещать как капиллярные так и насадочные колонки предназначенные для решения различных аналитических задач.
Газовый хроматограф «Кристалл 5000» имеет возможность одновременного управления пятью многопортовыми газовыми кранами, которые регулируют направление потоков газов при отборе и вводе газовых и жидких проб. Управление кранами с помощью встроенного контроллера как индивидуально, так и последовательно дает возможность получить гибкую автоматизированную систему для отбора и ввода образцов из различных газовых потоков, которая позволяет проводить исследования многокомпонентных смесей за один ввод пробы с переключением колонок, а при необходимости и с автоматической обратной продувкой.

Технические характеристики

Термостат колонок Рабочая температура, °С без устройства криогенного охлаждения (УКО) от температуры окружающей среды +4...450
при комплектовании УКО -100...+450
Скорость программирования нагрева, °С/мин 1...120
Количество изотерм 5
Время охлаждения при температуре окружающей среды 22 °С за 5,5 мин, °С от 400 до 50
Размеры для установки хроматографических колонок (Ш×В×Г), мм 250×290×170
Электронные регуляторы расхода и давления Входное давление, МПа 0,36...1,25
Количество каналов до 10-ти
Расход газа-носителя, мл/мин 5...500
Расход водорода, мл/мин 5...500
Расход воздуха, мл/мин 5...800
Детекторы ДТП, ПИД, ТИД, ЭЗД, ПФД, ФИД, ДТХ, МСД
Количество детекторов до 4-х
Максимальная температура термостатирования детекторов, °C до 450
Частота опроса сигналов детекторов, Гц 10...250
Испарители Количество испарителей до 3-х
Типы испарителей насадочный
капиллярный
программируемый
Режимы работы капиллярного испарителя с делением потока (split)
без деления потока (splitless)
Максимальная температура, °С 450
Краны Модификации 4-, 6-, 10-портовые поворотные ручные или автоматические термостатируемые или необогреваемые
Автоматические краны, управляемые электроприводом до 3-х
Максимальная температура термостатирования кранов, °С серийное исполнение до 150
специальное высокотемпературное исполнение до 250
Передача данных Интерфейс USB, RS-232C, Ethernet
Аналоговая с программируемым электронным аттенюатором (выходной сигнал 0...10 мВ)
Условия эксплуатации: влажность, %/ температура, °С до 80/+10...+35
Пределы детектирования пламенно-ионизационный (ПИД), гС/с 2×10e-12 по н-углеводородам
фото-ионизационный (ФИД), по бензолу, г/с 5×10e-13
по теплопроводности (ДТП), г/с 2×10e-10 по н-углеводородам
постоянной скорости рекомбинации (ДПР), по линдану г/с 3×10e-14
пламенно-фотометрический (ПФД) по фосфору в метафосе, гР/с 1×10e-13
по сере в метафосе, гS/с 1×10e-12
термоионный (ТИД) по азоту, гN/с 4×10e-13
по метафосу, гР/с 2,5×10e-14
Объем термостата колонок, л 12,3
Электропитание 220 В, 50 Гц
Максимальная потребляемая мощность, Вт 2500
Габаритные размеры (Ш×В×Г), мм 460×485×590
Масса, кг 38
