Рентгеновское излучение маломощной рентгеновской трубки, преобразованное фильтрами первичного излучения, возбуждает флуоресцентное излучение атомов анализируемой пробы. Потоки (рассеянное на образце первичное рентгеновское излучение и вторичное флуоресцентное) излучения попадают на газовый пропорциональный счетчик, при этом флуоресцентное излучение атомов серы (SKa) при помощи селективных фильтров отделяется от излучения с другими энергиями.
Интенсивность флуоресцентного излучения атомов серы, зарегистрированного газовым пропорциональным счетчиком, пропорциональна массовой доле серы в анализируемом образце.
Технические характеристики
Метод определения массовой доли серы | Рентгенофлуоресцентный энегодисперсионный (EDX) с селективными фильтрами |
Статистический предел обнаружения, не более, ppm | 3 |
Диапазон определяемых концентраций серы, ppm | от 5 до 50000 |
Пределы основной относительной погрешности, % | ±0,3 |
Потребляемая мощность, ВА (от сети переменного тока 220 В, 50 Гц) |
60 |
Масса прибора, кг | 12 |
Габариты (ДхШхВ), мм | 430х350х200 |

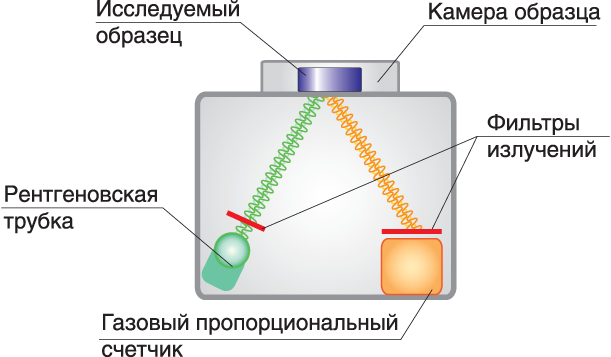

Схема
